Как настроить сабвуфер: частота среза, уровень и фаза

Главное за минуту. Для начала выставьте на сабвуфере или усилителе фильтр низких частот LPF примерно на 80 Гц, а на фронтальной акустике — HPF в близком диапазоне, если её возможности это позволяют. Отключите Bass Boost, установите эквалайзер в нейтральное положение и согласуйте Gain с сигналом магнитолы без клиппинга. Затем подберите уровень сабвуфера так, чтобы он дополнял музыку, а не заглушал её, и сравните положение фазы 0° и 180° или настройте плавную регулировку. Для фазоинверторного корпуса отдельно проверьте Subsonic. Эти значения — отправная точка, а не готовый рецепт для любого автомобиля.

Бас способен испортить впечатление даже от дорогой аудиосистемы. Он вроде бы присутствует, причём с запасом, но барабан звучит рыхло, голос теряется за гулом, а на некоторых нотах сабвуфер будто исчезает. Часто дело не в динамике и не в количестве ватт. Причина куда прозаичнее: неправильно выставленные фильтры, чувствительность и фаза.

Какие настройки есть у сабвуфера и усилителя

С чего начать настройку сабвуфера в машине

До любых регулировок убедитесь, что динамик, корпус и усилитель совместимы по мощности и сопротивлению, а проводка закреплена надёжно. Если усилитель уходит в защиту, нагревается сверх нормы или сабвуфер издаёт механические стуки, вращением ручек проблему не решить: сначала нужна диагностика. После проверки можно переходить к базовым настройкам.

• Сбросьте эквалайзер и дополнительные «улучшайзеры» баса в нейтральное положение.
• Выключите Bass Boost и другие усиления низких частот.
• Выберите одно основное место для настройки LPF — в магнитоле, DSP или усилителе; несколько фильтров подряд применяйте только осознанно.
• Установите Gain в минимальное положение, а пользовательскую регулировку Sub Level — около нейтрального значения.
• Проводите прослушивание с водительского места, при закрытых дверях и на безопасной громкости.

Частота среза сабвуфера: что ставить на LPF

Почему часто начинают с 80 Гц

Для большинства систем с отдельным сабвуфером разумная исходная настройка LPF — около 80 Гц. Нередко окончательное значение оказывается в пределах 60–90 Гц. Если поднять границу слишком высоко, из багажника могут стать слышны не только низкие ноты, но и часть верхнего баса; звуковая сцена потеряет цельность. Слишком низкий срез, напротив, способен оставить провал между сабвуфером и дверными динамиками.

Как согласовать LPF сабвуфера и HPF фронта

Фильтр HPF на фронтальной акустике убирает чрезмерно низкие частоты, которые дверные динамики не обязаны воспроизводить. Для начала можно выставить LPF сабвуфера и HPF фронта вблизи 80 Гц, затем оценить, нет ли гула или провала на стыке. Спад 12 дБ/октава плавнее, чем 24 дБ/октава; одинаковые цифры на ручках ещё не гарантируют ровного соединения диапазонов.

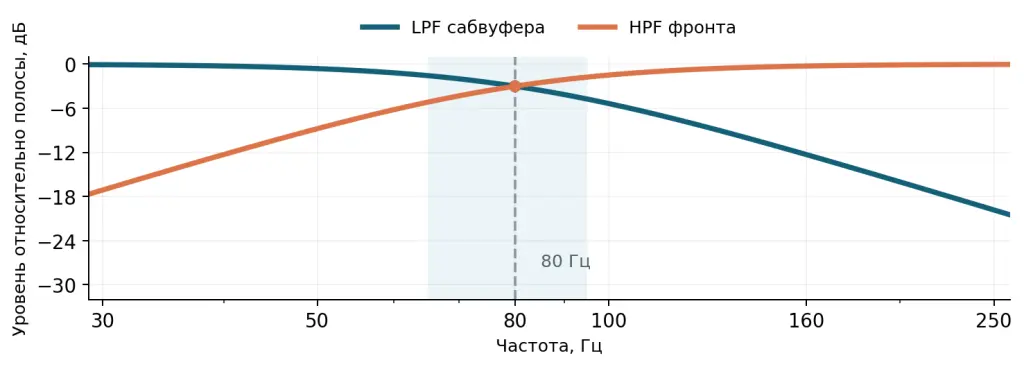

Схема: условный пример фильтров LPF и HPF второго порядка с частотой раздела 80 Гц. Реальная АЧХ в автомобиле будет отличаться.

Как выставить уровень сабвуфера и Gain

Gain — настройка чувствительности, а не громкости

Здесь владельцы автомобильного звука ошибаются чаще всего. Максимальное положение Gain не означает максимальное качество и тем более не добавляет усилителю паспортной мощности. При слишком высокой чувствительности выходной сигнал может ограничиваться — возникает клиппинг, растут искажения и риск повреждения динамика.

Точная настройка выполняется тестовым сигналом и измерительным оборудованием: осциллографом, подходящим индикатором клиппинга или другим предусмотренным методом. При этом учитываются чистый выход магнитолы, сопротивление нагрузки и реальные возможности усилителя. Универсальное правило «ставьте Gain на половину» не работает.

Без приборов допустима лишь осторожная предварительная регулировка. Начните с минимального Gain, не включайте усиление баса, используйте умеренную громкость и постепенно добивайтесь необходимого вклада сабвуфера. При малейших признаках резких искажений уменьшайте уровень. Настройку на предельную громкость лучше доверить специалисту.

Sub Level: сколько баса должно быть

После согласования входной чувствительности регулируют относительный уровень низких частот — в магнитоле, процессоре либо предусмотренным дистанционным регулятором. Задача простая на словах: бас должен ощущаться полноценным, но не перетягивать на себя всё внимание.

Фаза сабвуфера: 0°, 180° и плавная регулировка

Как проверить переключатель 0°/180°

Установите громкость на комфортном уровне и включите запись с устойчивым басом вблизи частоты раздела. Из водительского кресла сравните положения 0° и 180°. Оставьте то, при котором звучание в зоне стыка плотнее, ровнее и лучше связывается с фронтальными динамиками, а не просто громче на одной ноте. Не переключайте акустические провода на работающем усилителе: электрическая полярность и фазовая настройка не всегда означают одно и то же.

Настройка активного и пассивного сабвуфера: есть ли разница

Активный сабвуфер уже содержит усилитель. Его LPF, Gain и Phase обычно находятся на корпусе или вынесены в комплектный контроллер. Перед работой полезно проверить, какой сигнал получает устройство: линейный RCA или высокоуровневый от штатной магнитолы. У отдельных активных моделей автоматика включения и внутренние фильтры ограничивают доступные настройки.

Пассивный сабвуфер подключают к отдельному усилителю. Частота среза может задаваться на моноблоке, магнитоле или DSP; если эти устройства одновременно обрабатывают сигнал, нужно понимать итоговую характеристику фильтрации. Сам пассивный динамик обычно не имеет ручек настройки.

Subsonic и Bass Boost: две регулировки, которые легко испортить

Фильтр Subsonic, или Infrasonic, ослабляет самые низкие частоты. Для сабвуфера в фазоинверторном коробе он особенно полезен: ниже частоты настройки порта динамик может быстро терять акустическую нагрузку и совершать чрезмерные ходы. Частоту фильтра подбирают по параметрам корпуса, динамика и крутизне среза; фиксированные «25 Гц для всех» — плохая универсальная рекомендация.

Bass Boost поднимает уровень в отдельной полосе низких частот. Выглядит заманчиво, особенно если рядом красуется отметка +12 дБ. Но существенное усиление требует кратно большего запаса мощности и может вызвать клиппинг. Наш совет для начальной настройки — оставить Bass Boost на нуле. Если после правильного согласования есть задача скорректировать конкретную частоту, безопаснее делать это измерениями и с учётом запаса системы.

Пошаговая настройка сабвуфера после установки

1. Проверьте монтаж. Убедитесь, что питание и масса усилителя подключены надёжно, а динамик не перегружен неподходящим сопротивлением. При посторонних стуках или срабатывании защиты остановите проверку.
2. Приведите звук к нейтрали. Отключите Bass Boost, лишние пресеты и чрезмерные корректировки эквалайзера. Уменьшите Gain.
3. Выберите частоту раздела. Для начала установите LPF сабвуфера около 80 Гц и HPF фронта в близком диапазоне, если конфигурация акустики это допускает.
4. Согласуйте входную чувствительность. Определите неискажённый уровень источника и настройте Gain измерительным способом. Если приборов нет, ограничьтесь консервативным уровнем.
5. Выставьте баланс баса. Регулятором Sub Level добейтесь полноценного, но не доминирующего звучания низких частот.

6. Проверьте фазу. Сравните 0° и 180° либо настройте плавный регулятор, ориентируясь на ровный стык с фронтом. При наличии DSP проверьте задержки.
7. Настройте Subsonic, если он нужен. Особенно внимательно — для фазоинверторного короба с известной частотой настройки.
8. Повторите прослушивание. Используйте разные записи на обычной для вас громкости. После изменения LPF или фазы снова оцените общий баланс.

Как понять, что сабвуфер настроен неправильно

Симптом	Вероятная причина	Что попробовать
Бас гудит и перекрывает вокал	Высокий уровень, избыточный Bass Boost, неудачный срез	Убрать усиление, проверить LPF и баланс
Между ударом барабана и низким басом слышен провал	Неправильный стык LPF/HPF или фазовое ослабление	Проверить фильтры, фазу и задержки
Сабвуфер отчётливо слышен из багажника	Слишком высокая частота LPF, особенности установки	Постепенно снизить срез, проверить фронт
На громкости появляются хрипы	Клиппинг, перегрузка динамика, проблемы корпуса	Снизить уровень и провести диагностику
На самых низких нотах динамик чрезмерно ходит	Отсутствует подходящий Subsonic в фазоинверторной системе	Проверить настройку корпуса и инфранизкий фильтр
Бас неодинаков на соседних нотах	Резонансы салона, положение корпуса, фазовые проблемы	Изменить расположение, провести измерения

Когда нужна профессиональная настройка

Если в машине несколько усилителей, DSP или сложная штатная система, особенно полезны измерения. В R2V мы помогаем согласовать компоненты, ежегодно проводим соревнования, участвуем в мероприятиях и завоевали десятки призовых мест в России и Евразии. Для нас важен не просто громкий автомобиль: хочется, чтобы система радовала владельца каждый день, а оборудование служило долго.

Нужна помощь с настройкой сабвуфера? Оставьте заявку на сайте R2V. Укажите модель автомобиля, магнитолы, усилителя, сабвуфера и тип корпуса — предложим подходящий путь настройки или подбора оборудования под ваши задачи и бюджет.
