Как настроить усилитель звука в автомобиле: gain, частоты, кроссовер

Три регулятора решают почти всё. Gain согласует сигнал с магнитолой — это не громкость. Кроссовер решает, какие частоты дойдут до конкретного динамика. Сабсоник убирает бесполезный инфраниз, который убивает саб. Порядок такой: ставим источник на 75–80% громкости, подаём тестовый синус, ловим порог искажения и откатываемся назад. Потом режем лишнее кроссовером — сабу отдаём низ примерно до 80 Гц, фронту всё, что выше. Ниже — цифры, таблицы и грабли, на которые чаще всего наступают.

Начнём с неприятной правды. Большинство «плохо играющих» систем собраны из хороших компонентов. Динамики нормальные, усилитель честный, провода не с рынка — а звук всё равно кислый. Причина почти всегда одна: настройка. Точнее, её отсутствие. Ручку gain выкрутили на максимум «чтоб громче», кроссовер оставили как приехал с завода, про сабсоник вообще не слышали. И вот саб хрипит, серединка режет ухо, а на середине трека всё разваливается в кашу.

В R2V мы через это прошли сотни раз — и на клиентских машинах, и на своих соревновательных. Поэтому давайте по-честному и по порядку.

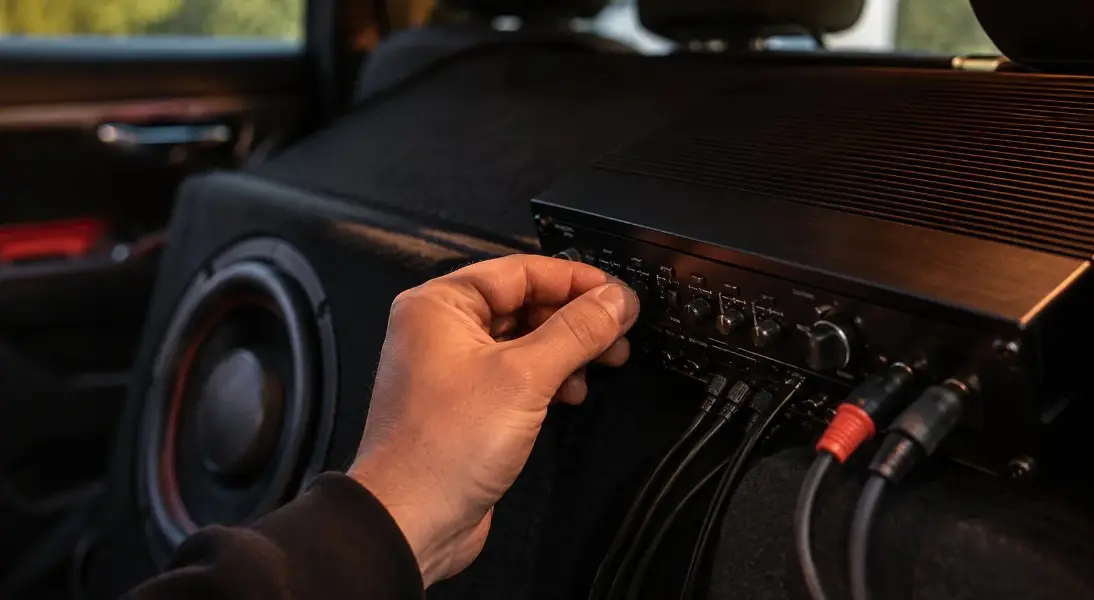

Что за три ручки и зачем они

У любого нормального усилителя есть базовый набор регулировок. Названия у разных брендов пляшут, но суть одна.

• Gain (Level, чувствительность входа). Согласует входной сигнал усилителя с тем, что отдаёт магнитола. Не громкость. Запомните это, пожалуйста, — половина проблем отсюда.
• Crossover (кроссовер). Решает, какой диапазон частот усилитель пропустит на динамик. Бывает LPF (нижних частот), HPF (верхних) и BPF (полосовой).
• Subsonic / Infra. Подтональный фильтр. Отсекает совсем низ, который динамик всё равно не отыграет, зато сожрёт весь ход и перегреет катушку.
• Bass Boost и фазировка. Подъём на определённой частоте и переключатель фазы 0/180 у сабвуферного канала.

Дальше — по каждой, с цифрами.

Gain: почему это не громкость и как выставить

Вот главное заблуждение автозвука. Gain на максимуме не делает систему громче — он делает её грязнее.

Механика простая. Магнитола отдаёт сигнал определённого напряжения (например, 2 или 4 вольта на линейном выходе). Задача gain — «объяснить» усилителю, какой уровень считать максимальным. Выкрутили слишком высоко — усилитель начинает клиппировать, то есть срезать верхушки синусоиды. На слух это хрип и песок, а для динамика — перегрев и смерть катушки. Клиппированный сигнал убивает пищалки и сабы куда быстрее, чем честная перегрузка по мощности.

Есть три способа выставить gain. Разберём все — от простого к точному.

Способ 1. На слух (быстрый, для старта)

Годится, когда под рукой нет приборов.

1. Отключите все тембры, лауднесс, эквалайзер на магнитоле — в ноль. Bass Boost на усилителе тоже в ноль.
2. Gain на усилителе выкрутите в минимум.
3. Поставьте знакомый трек с хорошей записью (не пожатый до хрипоты mp3).
4. Поднимайте громкость магнитолы до 75–80% от максимума. Не выше — почти все головные устройства сами начинают искажать ближе к концу шкалы.
5. Медленно поднимайте gain, пока не услышите первые искажения. Как поймали — откатите чуть назад, до чистого звука.

Метод рабочий, но грубый. Ухо устаёт, порог искажения ловится неточно. Для серьёзной системы этого мало.

Способ 2. Мультиметром и тестовым синусом (точный)

А вот это уже по-взрослому. Понадобится мультиметр в режиме измерения переменного напряжения (ACV) и звук для настройки усилителя — чистый синусоидальный сигнал.

Логика: у каждого динамика есть паспортная мощность RMS и сопротивление. Из них считается целевое напряжение на выходе усилителя:

U = √(P × R), где P — мощность RMS в ваттах, R — сопротивление в омах.

Пара примеров для наглядности:

Порядок действий:

1. Все фильтры выставьте по назначению (об этом ниже), Bass Boost — в ноль, эквалайзер магнитолы — плоский.
2. Подайте на систему синус звук для настройки усилителя: для саба обычно берут 40–50 Гц, для мидбаса и фронта — 1000 Гц. Сигнал должен быть записан на уровне 0 дБ.
3. Громкость магнитолы — те же 75–80% (или уровень, на котором она ещё не искажает).
4. Мультиметром замерьте переменное напряжение прямо на клеммах динамика.
5. Крутите gain, пока не получите расчётное целевое напряжение. Всё, канал настроен.

Небольшая оговорка честности ради: тестовый трек на 0 дБ громче большинства реальной музыки, так что запас по громкости у вас останется. Это нормально и даже хорошо — меньше риск загнать усилитель в клиппинг на пиках.

Способ 3. Осциллограф или клип-детектор (эталон)

Способ соревновательного уровня. Осциллографом (или специализированным прибором вроде SMD DD-1) вы видите синусоиду вживую и ловите момент, когда её верхушка начинает срезаться. Точнее не бывает. Именно так мы настраиваем машины, которые едут на соревнования, — там цена ошибки это сгоревший комплект за серьёзные деньги.

Если своего прибора нет — это как раз повод заглянуть к нам. Настройка усилителя звука в машине на аппаратуре занимает недолго, а разница слышна сразу.

Кроссовер: кто какие частоты играет

Теперь второй кит. Кроссовер нужен, чтобы каждый динамик занимался своим делом, а не пытался отыграть весь диапазон.

Смысл на пальцах. Сабвуфер создан для низа — заставлять его тянуть вокал бессмысленно и вредно. Пищалка живёт наверху — подайте на неё бас, и она умрёт. Кроссовер расставляет всех по местам.

Три типа фильтров:

• LPF (Low Pass Filter) — пропускает вниз, режет верх. Это фильтр сабвуфера.
• HPF (High Pass Filter) — пропускает верх, режет низ. Для фронта и тыла.
• BPF (Band Pass Filter) — полоса, ограниченная и снизу, и сверху. Пригодится для мидбасового звена.

Отдельная история — крутизна среза (12, 18, 24 дБ/октава). Чем круче, тем резче фильтр отсекает лишнее. Для стыка «саб — фронт» обычно берут покруче, 24 дБ/окт, чтобы диапазоны не наползали друг на друга и не бубнили в районе перехода.

Ориентировочные значения — не догма, но хорошая отправная точка:

Важный нюанс по стыку. Если саб режете сверху на 80 Гц, а фронт снизу тоже на 80 Гц — в идеале они сойдутся ровно. На практике придётся подвигать пару-тройку герц туда-сюда и послушать: где-то будет провал, где-то горб. Тут уже работают уши, а не калькулятор.

Частоты и фильтры: сабсоник, фаза, бас-буст

Ещё три вещи, которые отделяют «играет» от «играет правильно».

Сабсоник (подтональный фильтр). Он критичен для фазоинверторных (портированных) корпусов. Ниже частоты настройки короба саб перестаёт нагружаться воздухом, ход растёт до опасного, а звука ноль. Сабсоник это отсекает. Ставьте его чуть ниже частоты настройки короба — обычно в районе 25–35 Гц. Для закрытого ящика фильтр менее критичен, но лишним тоже не будет.

Фаза 0/180. Переключатель на сабвуферном канале. Слушаете на стыке частот: в каком положении бас плотнее и громче — то и ваше. Иногда разница драматичная, иногда еле заметна — зависит от того, как саб расположен относительно слушателя.

Bass Boost. Соблазнительная ручка. И коварная. Подъём на 45 Гц кажется бесплатным басом, но по факту это дополнительная нагрузка на усилитель и саб плюс лёгкий путь к клиппингу. Наш совет: либо в ноль, либо совсем чуть-чуть и только после того, как gain уже выставлен по прибору. Иначе весь расчёт напряжения летит в мусор.

Пошаговый чек-лист настройки

Соберём всё в один маршрут — можно распечатать и держать под рукой.

1. Обнулите тембры и эквалайзер на магнитоле, Bass Boost на усилителе — в ноль.
2. Gain — в минимум на всех каналах.
3. Выставьте кроссоверы по назначению (саб — LPF, фронт/тыл — HPF).
4. Настройте сабсоник под ваш короб.
5. Возьмите звук для настройки усилителя для динамиков — синус нужной частоты, уровень 0 дБ.
6. Поднимите громкость источника до 75–80%.
7. Выставьте gain: на слух, мультиметром или осциллографом.
8. Проверьте фазу саба, при необходимости переключите.
9. Послушайте живую музыку. Погоняйте разные жанры.
10. Тонко доведите стык частот и, если нужно, эквалайзер салона.

Частые ошибки (собрано с чужих и своих машин)

• Gain на максимум «для громкости». Самая массовая. Итог — хрип и сгоревшие динамики.
• Кроссовер как с завода. Саб играет вокал, фронт давится басом. Каша.
• Bass Boost на всю. Красиво секунд десять, потом клиппинг.
• Нет сабсоника на фазике. Саб хлопает на инфранизе вхолостую и греется.
• Настройка на убитом mp3. По пожатому файлу порог искажения не поймать — берите чистый источник и нормальный синус звук для настройки усилителя.
• Забыли про фазу. Теряется половина плотности баса на ровном месте.

Почему это стоит доверить R2V

Можно всё сделать самому — эта статья для того и написана. Но если хочется результата без риска спалить комплект, а времени копаться в мультиметрах нет, мы рядом.

• Настраиваем на приборах: осциллограф, клип-детектор, замеры под ваш конкретный короб и салон.
• Не продаём «в лоб». Сначала слушаем, что вам нужно, а уже потом подбираем и настраиваем — задача сделать вас громче и счастливее, а не впарить коробку.
• За плечами команды — не один десяток призовых мест на соревнованиях по автозвуку в России и Евразии. Мы сами каждый год проводим такие турниры, участвуем и выигрываем.
• Комплектующие — качественные, в наличии и по адекватной цене. В регионе по автозвуку мы, без ложной скромности, задаём планку.

Хотите, чтобы настройка усилителя звука в автомобиле была сделана один раз и правильно? Оставьте заявку на сайте — подскажем по вашей системе, посчитаем целевые напряжения под ваши динамики и сделаем так, чтобы играло. Громко. Чисто. Как надо.

Остались вопросы по вашей конкретной связке «магнитола — усилитель — акустика»? Напишите нам — разберём ваш случай персонально.
