Как сделать корпус для сабвуфера своими руками

Чтобы изготовить корпус для сабвуфера, сначала выберите акустическое оформление и объём по рекомендациям производителя динамика. Затем рассчитайте внутренние и наружные размеры, подготовьте детали, склейте и укрепите соединения, установите уплотнители и динамик. Для первого проекта удобнее прямоугольный закрытый ящик. Корпус с фазоинвертором дополнительно требует расчёта порта. Готовую конструкцию проверяют на утечки воздуха и призвуки, надёжно закрепляют в автомобиле и настраивают вместе с усилителем.

Ошибка при сборке часто возникает до первого пропила: объём короба берут из чужого чертежа только потому, что там тоже стоит сабвуфер на 12 дюймов.

Одинаковый диаметр не означает одинаковых требований к оформлению. В R2V мы советуем сначала изучить параметры модели. Разберём сборку закрытого ящика.

Что выяснить перед изготовлением корпуса

Соберите исходные данные: точную модель динамика, рекомендуемый тип оформления, объём, монтажную глубину и диаметр посадочного отверстия. Надпись «12 дюймов» не заменяет монтажный шаблон.

До расчёта измерьте багажник. Проверьте не только свободное пространство, но и проём, через который предстоит занести корпус. Учтите ход крышки, складывание сидений, доступ к запасному колесу. Проверьте габариты с помощью картонного макета.

Закрытый ящик представляет собой герметичную камеру. В нём нет порта, поэтому для первого самостоятельного проекта меньше сложных деталей и расчётных переменных. Но требуемый объём всё равно необходимо соблюдать.

Корпус с фазоинвертором имеет настроенный канал. Для него задают объём камеры, сечение и длину порта, учитывают его размещение. Добавление трубы в закрытый ящик требует нового расчёта.

Из чего сделать короб для сабвуфера

Подойдут МДФ или качественная многослойная фанера без расслоений. Жёсткость зависит от толщины листа, размеров панелей, соединений и распорок.

В примере используется лист толщиной 19 мм. Для тяжёлого динамика или крупных панелей могут понадобиться двойная передняя стенка и усиления. Их закладывают в проект заранее.

Инструменты и расходные материалы

Для работы понадобятся:

• рулетка, угольник и карандаш для разметки;
• пила с направляющей либо услуга точного раскроя;
• электролобзик или фрезер для отверстия под динамик;
• дрель, свёрла, зенковка и шуруповёрт;
• струбцины, шлифовальный брусок и пылесос;
• столярный клей для выбранного материала и подходящий крепёж;
• уплотнительная лента под динамик и клеммную панель;
• акустический провод, клеммы и материалы для отделки.

Заготовки закрепляйте на устойчивой поверхности. При распиле и шлифовании используйте защитные очки, пылеудаление и подходящий противопылевой респиратор. Клей и покрытия наносите при вентиляции, соблюдая инструкции на упаковках. Динамик на время работы уберите от пыли и стружки.

Как рассчитать объём корпуса

Уточните, указан ли в документации чистый объём или внутренний объём с учтённым вытеснением динамика. Повторно добавлять вытеснение нельзя.

Для прямоугольной камеры геометрический объём рассчитывают по внутренним размерам:

Объём (л) = ширина (см) × высота (см) × глубина (см) ÷ 1000.

Из геометрического объёма вычитают вытеснение динамика, распорок, клеммной панели и других элементов. В корпусе с фазоинвертором отдельно учитывают канал и его стенки; воздух внутри порта не включают в чистый объём основной камеры.

Рассмотрим условный пример. По проекту динамику нужна закрытая камера объёмом 30 литров. Допустим, суммарное вытеснение динамика и внутренних деталей составляет 3 литра. Тогда геометрический объём внутри стенок должен быть равен 33 литрам.

Подойдут внутренние размеры 400 × 300 × 275 мм:

40 × 30 × 27,5 ÷ 1000 = 33 литра.

При толщине всех стенок 19 мм наружные габариты составят 438 × 338 × 313 мм. К каждому внутреннему размеру прибавлены две толщины материала. Обивка, решётка и выступ динамика сюда не входят. В своём проекте используйте фактическое вытеснение деталей: 3 литра взяты условно. Отверстие и распорки проектируйте под динамик, проверяя зазоры и вентиляцию магнита.

Пример раскроя закрытого ящика

Для рассчитанного корпуса используем простую схему соединений: передняя и задняя стенки закрывают весь торец собранной камеры. Боковые стенки имеют полную высоту, а верх и дно устанавливаются между ними.

Это размеры готовых деталей для листа толщиной 19 мм. Проверьте фактическую толщину листа: при отличии пересчитайте соединения. Учитывайте ширину пропила, ведя диск со стороны отхода.

Как изготовить корпус для сабвуфера: порядок сборки

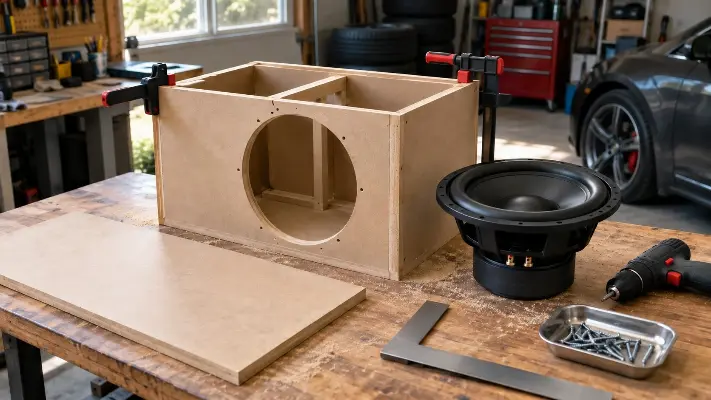

1. Разметьте и распилите детали

Разметьте и подпишите заготовки, проверьте прямые углы. Длинные резы выполняйте пилой с направляющей или закажите раскрой в мастерской. После распила удалите заусенцы и пыль.

2. Выполните сухую сборку

Соберите панели без клея, зафиксировав струбцинами. Проверьте размеры, стыки и диагонали прямоугольных граней. При разнице диагоналей устраните перекос до склеивания.

3. Подготовьте отверстия

Разметьте посадочное отверстие по шаблону производителя. Сделайте вырез и проверьте посадку динамика без усилия. Убедитесь, что вокруг выреза достаточно материала для крепежа. Для клеммной панели выберите место, где к ней останется доступ после установки корпуса.

Просверлите направляющие отверстия под саморезы. Диаметр подбирают под крепёж и материал. Под потайные головки делают углубления зенковкой. Это особенно важно у кромок МДФ, которые могут расколоться при вкручивании без подготовки.

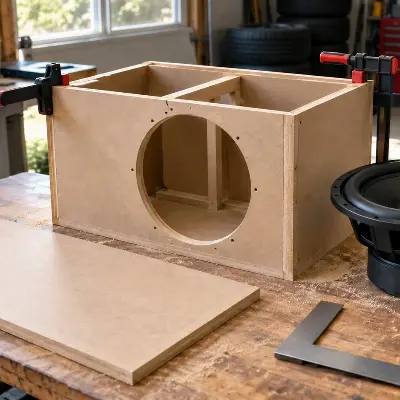

4. Склейте стенки и установите усиления

Нанесите столярный клей на соединяемые поверхности по инструкции производителя. Собирайте корпус последовательно, проверяя углы и прижимая детали струбцинами. Саморезы помогают удержать панели, однако прочность и герметичность обеспечивает прежде всего качественный клеевой шов.

Распорки устанавливайте, пока внутрь удобно добраться. Они должны связывать панели, не касаясь динамика и не мешая его вентиляции. Их вытеснение включают в расчёт заранее. Последнюю стенку приклеивайте после проверки всех внутренних соединений.

5. Дайте клею отвердеть и проверьте швы

Выдержите время фиксации и последующего отверждения, рекомендованное для вашего клея. Возможность снять струбцины не означает, что соединение уже готово к рабочей нагрузке.

Осмотрите стыки, при необходимости дополнительно уплотните доступные внутренние швы совместимым герметиком. Дождитесь его полного отверждения и проветрите корпус перед установкой динамика. Сухая поверхность не означает отверждения всего слоя.

6. Выполните отделку и монтаж

Зашлифуйте наружные поверхности, подготовьте их под покрытие. Для обтяжки часто используют автомобильный карпет. Он не исправляет перекосы и утечки воздуха. Под посадочный фланец динамика предусмотрите ровную поверхность с уплотнителем.

Установите клеммную панель с уплотнением, подключите внутренний провод и закрепите его так, чтобы он не ударял по стенкам и не касался подвижных деталей. Соблюдайте полярность. При нескольких звуковых катушках сверяйте схему соединения и итоговую нагрузку с допустимыми параметрами усилителя.

Динамик устанавливайте после удаления пыли. Крепёж затягивайте постепенно, крест-накрест, без перекоса корзины и чрезмерного усилия. Предусмотрите защитную решётку, если рядом будет находиться багаж.

Что учесть при сборке корпуса с фазоинвертором

Основные приёмы работы те же, но порт становится частью акустического расчёта. Для него нужны заданные сечение, длина и частота настройки. Менять один размер ради удобства сборки без пересчёта остальных нельзя.

Проверьте три условия:

1. Канал помещается в корпусе. Он не должен сталкиваться с магнитом, распорками и клеммной панелью.
2. Оба выхода свободны. Внутренний конец нельзя прижимать к стенке, наружный — перекрывать обивкой или багажом. Зазоры определяют по проекту.
3. Геометрия соответствует расчёту. Сужения, выступы клея и неучтённые повороты могут повлиять на работу порта.

Слишком малое сечение способно вызвать слышимый шум потока. Ниже частоты настройки ход динамика может резко возрастать, поэтому сабсоник, ослабляющий сигнал на самых низких частотах, настраивают с учётом корпуса, мощности и допустимого хода. Настройку чужой системы копировать не следует.

Как проверить самодельный короб для сабвуфера

Первое включение выполняйте на небольшой громкости после завершения всех работ. Используйте знакомую запись с басом, прислушайтесь к стыкам, клеммной панели и креплению динамика. Свист около соединения может указывать на утечку воздуха, дребезг — на незакреплённую деталь. При явных призвуках остановите проверку и найдите причину.

В автомобиле закрепите короб так, чтобы он не смещался при торможении и манёврах. Используйте подходящие крепления; перед сверлением убедитесь, что за выбранным местом нет проводки, трубок и других элементов автомобиля. Ковровое покрытие багажника само по себе фиксацией не служит.

Затем согласуйте уровень сабвуфера, фильтры, фазу и доступные задержки с остальной системой. Если баса мало, причина может быть в настройке, а не в объёме ящика. Перепиливать готовый корпус стоит только после диагностики.
