Как установить автомагнитолу своими руками: пошаговая инструкция

Установить автомагнитолу самостоятельно — реально. Нужны базовые инструменты, понимание цветовой маркировки проводов и немного терпения. В статье — полный порядок действий: от снятия старого устройства до первого включения. Если хочется сделать всё правильно с первого раза — читайте до конца.

Честно говоря, многие автовладельцы откладывают замену магнитолы годами — и не потому что не хотят нового звука, а потому что не уверены, что справятся. Страшновато лезть в торпеду, где куча проводов непонятного назначения. Понимаем. Но на деле — всё куда проще, чем кажется.

Мы в R2V занимаемся автозвуком более двадцати лет. За это время помогли тысячам клиентов, и ещё больше людей обращались с вопросами после самостоятельной установки. Эта инструкция написана так, чтобы у вас с первого раза всё получилось правильно.

Что понадобится перед началом работы

Никаких специальных станков. Из инструментов — минимум:

• Крестовая и плоская отвёртки
• Набор ключей или торцовых головок (обычно 8 и 10 мм)
• Пластиковые клипсы-съёмники (стоят копейки, но сохраняют обшивку от царапин)
• Изолента или термоусадочные трубки
• Мультиметр — желательно, хотя не обязательно
• Хорошее освещение, можно фонарик

Отдельно — вопрос об адаптерах. Почти все современные магнитолы имеют универсальный ISO-разъём. Но разъём на самом автомобиле может отличаться по распиновке. Для большинства популярных марок выпускаются переходники — узнать нужный легко по VIN или модели авто.

Шаг 1. Отключаем аккумулятор

Не пропускайте этот пункт. Прежде чем трогать что-либо в электрике — снимите клемму «минус» с аккумулятора. Пять секунд работы, зато никакого риска короткого замыкания или срабатывания подушек безопасности.

Некоторые модели авто после отключения аккумулятора сбрасывают настройки бортового компьютера или требуют повторного ввода кода магнитолы. Учтите это заранее — лучше записать коды, если они есть.

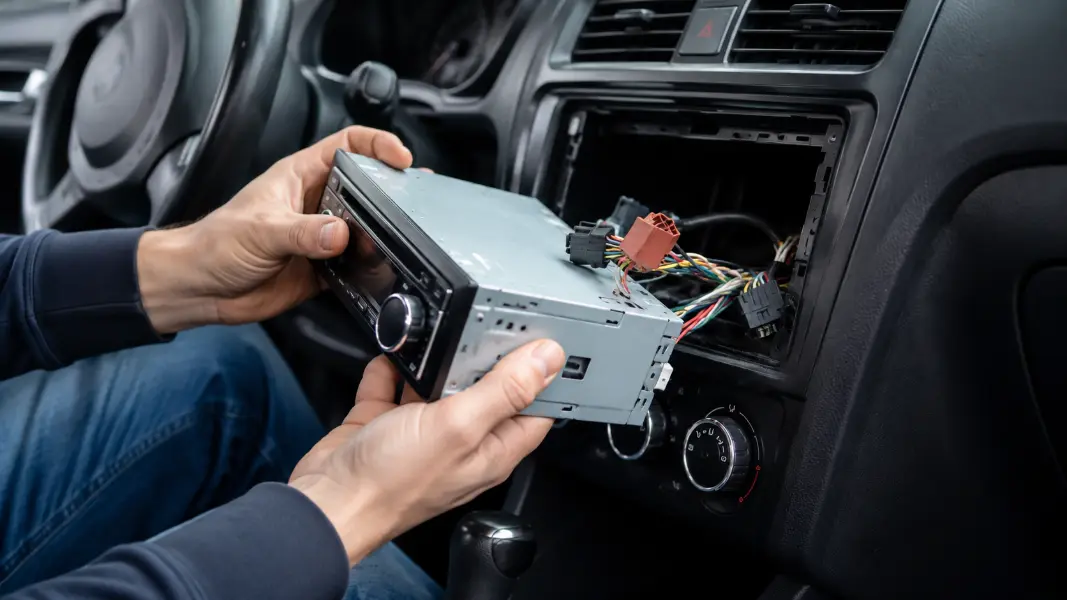

Шаг 2. Демонтаж старой магнитолы

Вот здесь у многих и возникает первый ступор. Торпедо выглядит монолитно, непонятно, где и как всё держится. На самом деле — чаще всего на защёлках.

Пластиковым съёмником аккуратно поддеваем рамку вокруг магнитолы. Резкие движения ни к чему — давим плавно, слушаем щелчки. Если что-то не поддаётся, не форсируйте: возможно, где-то есть скрытый болт под наклейкой или за другой панелью.

После снятия рамки — откручиваем крепёжные болты самой магнитолы. Обычно четыре штуки по бокам. Аккуратно вытягиваем устройство вперёд — не рывком, потому что сзади провода. Отсоединяем разъёмы и антенный кабель.

Старую магнитолу можно продать или оставить как запасную — вдруг пригодится при продаже авто.

Шаг 3. Разбираемся с проводкой

Самый ответственный момент. Не сложный — но требующий внимательности.

Большинство магнитол подключаются через стандартный ISO-разъём. Он состоит из двух колодок: блок «А» — питание, блок «B» — акустические провода. Цветовая маркировка у разных производителей немного отличается, но есть общепринятый стандарт:

Питание (блок А):

• Жёлтый — постоянный плюс (+12В, всегда под напряжением, память магнитолы)
• Красный — плюс от замка зажигания (включает магнитолу при повороте ключа)
• Чёрный — масса (минус, «земля»)
• Синий — управление антенным усилителем или усилителем звука

Акустика (блок B):

• Белый / белый с чёрной полосой — передняя левая колонка (+/−)
• Серый / серый с чёрной полосой — передняя правая колонка (+/−)
• Зелёный / зелёный с чёрной полосой — задняя левая колонка (+/−)
• Фиолетовый / фиолетовый с чёрной полосой — задняя правая колонка (+/−)

Если в машине уже есть ISO-переходник — просто соедините разъёмы. Если его нет — придётся подключать провода напрямую. Скрутки нежелательны: используйте обжимные клеммы или пайку с последующей изоляцией.

Один нюанс, который часто упускают: жёлтый и красный провода нельзя путать местами. Жёлтый — это всегда питание памяти, он должен быть подключён к постоянному плюсу. Красный — к замку зажигания. Если перепутать, магнитола будет работать, но каждый раз сбрасывать настройки — или вообще не выключаться.

Шаг 4. Проверка перед установкой

Подключили проводку? Не торопитесь закрывать всё обратно. Сначала — проверка.

Подключите клемму аккумулятора, включите зажигание. Магнитола должна заработать. Проверьте:

• Включается ли устройство
• Работает ли звук на всех четырёх каналах (можно поставить какую-нибудь музыку и поочерёдно убавить каждый канал)
• Есть ли приём радио (антенный кабель подключён?)
• Выключается ли магнитола при снятии ключа

Если что-то не так — лучше разобраться до того, как всё собрано обратно. Потом переделывать неудобнее.

Шаг 5. Установка в штатное место

Если всё работает — ставим магнитолу в гнездо. Здесь важно учесть формат: большинство современных устройств имеют типоразмер 1 DIN (высота 50 мм) или 2 DIN (100 мм). Убедитесь, что новая магнитола подходит по размеру к вашей приборной панели.

Некоторые магнитолы идут с монтажной корзиной — металлической рамкой, которая вставляется в гнездо и фиксирует устройство. Если корзина есть — сначала устанавливаем её, потом вдвигаем магнитолу до щелчка.

Провода аккуратно укладываем за магнитолой, чтобы они не болтались и не попали под что-нибудь острое. Возвращаем рамку на место, защёлкиваем панели.

Шаг 6. Финальная проверка и настройка

Снова включаем, снова проверяем всё по списку. Теперь — уже в финальном виде. Убедитесь, что рамка сидит ровно, нигде ничего не скрипит и не люфтит.

После этого можно настроить время, радиостанции и — если магнитола поддерживает — параметры эквалайзера под свой вкус. Если к ней подключены внешние компоненты (усилитель, сабвуфер) — это уже отдельная тема, но именно с правильно установленной головного устройства начинается любая нормальная система.

Типичные ошибки при самостоятельной установке

Мы видели их много раз. Чтобы вы не повторили:

Перепутанная полярность на колонках. Если фаза одной из пар перевёрнута — звук будет «жидким», без баса. Проверяйте плюс и минус на каждом канале.

Незащищённая масса. Плохой контакт провода массы — источник фона, помех и вообще нестабильной работы. Контакт должен быть надёжным, желательно к кузову, а не к случайному болту в торпедо.

Антенный кабель не подключён. Звучит смешно, но это одна из самых частых причин «не ловит радио».

Провода без защиты. Если провод проходит через острый край металла — он рано или поздно перетрётся. Либо оберните изолентой, либо проложите через резиновую втулку.

Игнорирование предохранителя. Многие штатные ISO-переходники уже имеют предохранитель на красном или жёлтом проводе. Если его нет — поставьте свой, на 10–15 А. Это защита от короткого замыкания.

Когда лучше обратиться к специалистам

Самостоятельная установка — хороший вариант, если у вас стандартная ситуация: штатное гнездо подходящего размера, простая электрика, базовая магнитола без дополнительных компонентов.

Но бывают случаи, когда без опыта сложно. Например:

• Автомобиль с нестандартной мультимедийной системой (встроен в CAN-шину)
• Установка вместе с усилителем, сабвуфером или многоканальной акустикой
• Любая работа с проводкой на современных авто с большим количеством электронных блоков
• Когда штатная панель не предполагает замены магнитолы без переходной рамки

В таких ситуациях ошибки обходятся дороже — как финансово, так и по времени. Лучше сразу сделать правильно.
