Как подключить пассивный сабвуфер к усилителю: схемы, инструкция и настройка

Кратко: Чтобы подключить пассивный сабвуфер к усилителю в автомобиле, необходимо согласовать мощность RMS и сопротивление оборудования, выбрать подходящую схему соединения и правильно проложить проводку. К моноблоку сабвуфер подключают через акустические клеммы, к совместимому двухканальному усилителю — чаще всего в мостовом режиме. Если динамик оснащён двумя звуковыми катушками, их можно соединить последовательно или параллельно, получив разное итоговое сопротивление. После монтажа потребуется настроить входную чувствительность Gain, фильтр низких частот LPF и другие параметры усилителя. Главное правило: сопротивление нагрузки не должно быть ниже значения, разрешённого производителем усилителя для выбранного режима работы.

Что нужно знать перед подключением пассивного сабвуфера

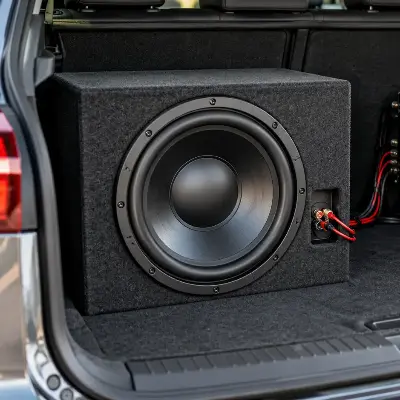

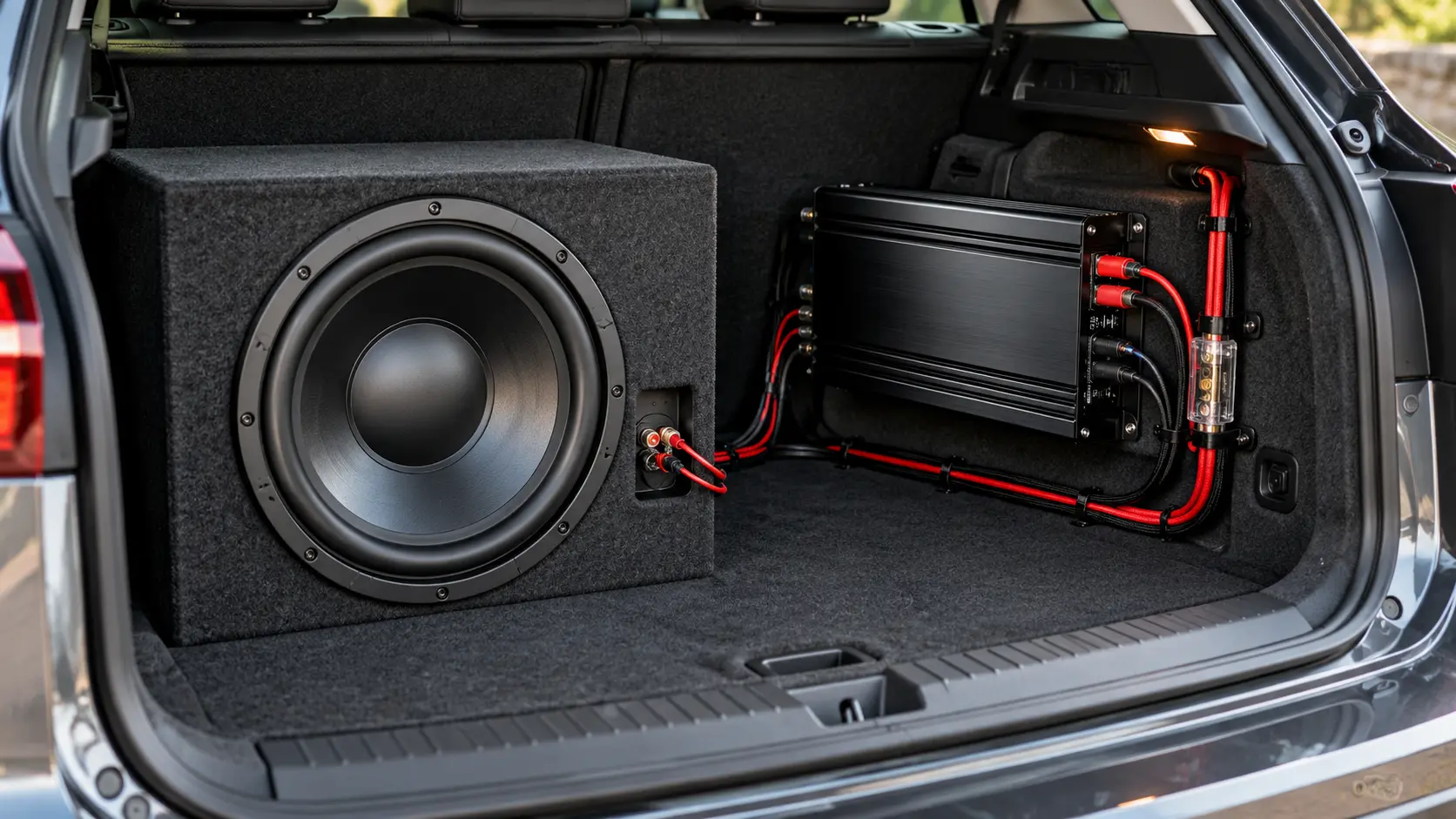

Сабвуфер установлен в багажнике, усилитель закреплён, провода подготовлены. Казалось бы, осталось соединить несколько клемм — и можно проверять, насколько уверенно система отыгрывает низкие частоты. Но именно на этом этапе нередко возникают проблемы: усилитель уходит в защиту, динамик работает заметно тише ожидаемого или вместо плотного баса слышится неприятное гудение.

Причина зачастую не в качестве оборудования. Даже мощный сабвуфер не раскроет своих возможностей, если неправильно выбрать сопротивление нагрузки, перепутать подключение катушек или допустить ошибки при настройке.

Пассивный сабвуфер представляет собой низкочастотный динамик, который не имеет собственного встроенного усилителя. В отличие от активной модели, ему необходим внешний источник усиленного аудиосигнала. Подключить такой динамик непосредственно к обычному линейному выходу магнитолы нельзя — он не рассчитан на питание акустической нагрузки.

Для полноценной работы системы понадобятся:

• пассивный сабвуфер в подходящем акустическом оформлении;
• внешний усилитель с соответствующими характеристиками;
• силовые, сигнальные и акустические кабели;
• предохранитель с держателем, клеммы и монтажные принадлежности;
• автомагнитола или штатная аудиосистема, от которой будет поступать сигнал.

В R2V мы рекомендуем начинать не с прокладки проводов, а с проверки характеристик компонентов. На практике это избавляет от лишних расходов, повторного монтажа и ситуаций, когда новый усилитель оказывается несовместимым с уже приобретённым сабвуфером.

Как выбрать усилитель для пассивного сабвуфера

Первое, на что стоит обратить внимание, — не максимальная мощность на коробке, а технические характеристики усилителя и самого динамика.

Производители указывают два основных показателя мощности:

• RMS — номинальная мощность, характеризующая способность оборудования длительно работать в предусмотренных условиях.
• MAX или Peak — кратковременная пиковая мощность. Для подбора компонентов она значительно менее информативна.

Например, для сабвуфера мощностью 500 Вт RMS можно рассматривать усилитель, который выдаёт примерно 500 Вт RMS при необходимом сопротивлении. Допустим и определённый запас по мощности, однако в таком случае особенно важна правильная настройка, исключающая перегрузку динамика.

Второй параметр — импеданс, то есть номинальное сопротивление звуковой катушки. Чаще всего встречаются модели на 2 и 4 Ом, а также сабвуферы с двумя катушками по 2 или 4 Ом каждая.

Чем ниже сопротивление нагрузки, тем больший ток может потребоваться от усилителя. При этом не каждый аппарат способен безопасно работать на 1 или 2 Ом.

Какой усилитель лучше использовать

Для отдельного сабвуфера мы чаще рекомендуем моноблок. Он изначально ориентирован на воспроизведение низких частот, а подходящую модель можно выбрать с учётом мощности, импеданса и планируемой конфигурации динамиков.

Однако покупать новый усилитель необязательно. Если уже имеется двухканальная модель с поддержкой мостового режима, она тоже может подойти.

Схемы подключения пассивного сабвуфера к усилителю

Универсальной схемы на все случаи нет. Способ подключения зависит от количества каналов усилителя, допустимой нагрузки и числа звуковых катушек сабвуфера.

Рассмотрим основные варианты.

Схема № 1. Подключение сабвуфера к моноблоку

Это наиболее понятная конфигурация: выходной плюс усилителя соединяется с положительной клеммой сабвуфера, минус — с отрицательной.

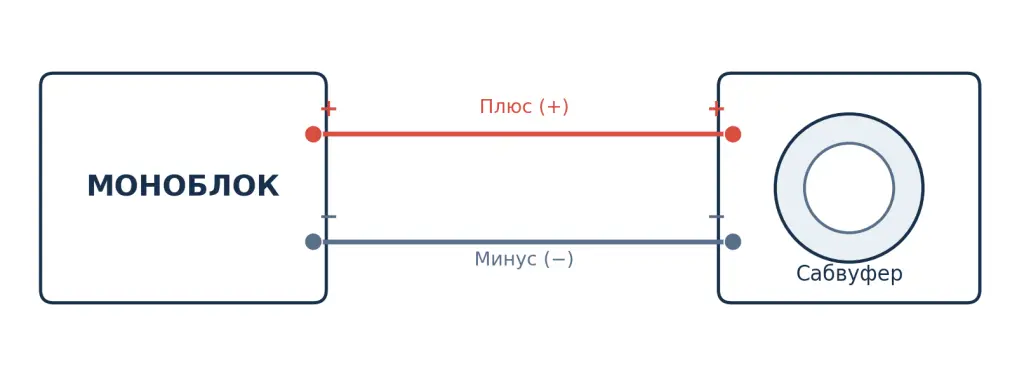

Схема подключения к моноблоку для сабвуфера с одной катушкой. Показано только акустическое соединение.

Для примера возьмём сабвуфер с одной катушкой на 4 Ом и моноблок, рассчитанный на такую нагрузку. Положительный акустический провод подключают к клемме Speaker +, отрицательный — к Speaker −.

Нужно учитывать одну тонкость: некоторые моноблоки имеют две пары выходных клемм, соединённых внутри параллельно. Это сделано для удобства монтажа нескольких динамиков, а не для создания отдельных усилительных каналов.

Схема № 2. Подключение к двухканальному усилителю мостом

Мостовой режим, или Bridge, позволяет использовать два канала совместимого усилителя для питания одной нагрузки.

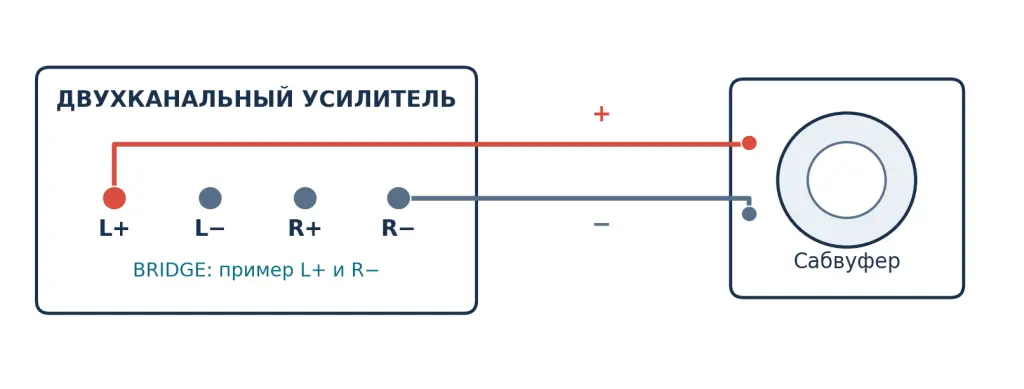

Условный пример мостового подключения через L+ и R−. На конкретном усилителе используемые клеммы могут отличаться — ориентируйтесь на маркировку BRIDGE и инструкцию производителя.

Усилители с мостовым режимом обычно имеют соответствующее обозначение возле выходов. Именно им следует руководствоваться.

Особенно важно проверить минимальное сопротивление нагрузки. Если двухканальный усилитель поддерживает 2 Ом на каждом канале, это ещё не означает, что к нему разрешено подключать двухомный сабвуфер мостом. Для многих моделей минимальная мостовая нагрузка составляет 4 Ом.

Подключение ниже допустимого сопротивления способно вызвать перегрев, срабатывание защиты и повреждение выходных каскадов.

Схема № 3. Подключение сабвуфера с двумя катушками

Двухкатушечные сабвуферы обозначают сокращением DVC — Dual Voice Coil. У такого динамика четыре вывода: по паре положительных и отрицательных клемм для каждой катушки.

В зависимости от соединения можно получить разное итоговое сопротивление.

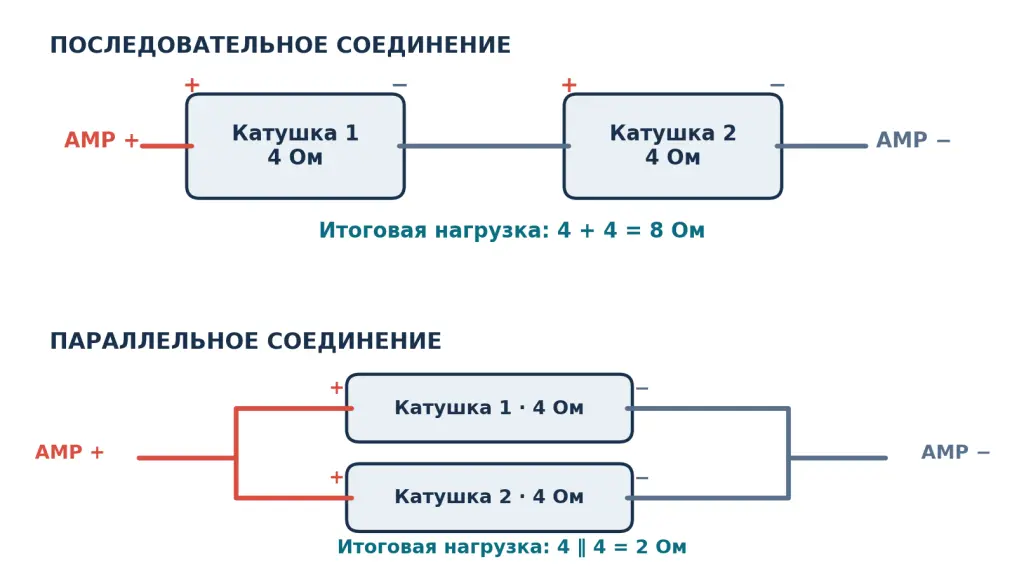

Два способа соединения одинаковых катушек на 4 Ом. Красные линии — плюсовые соединения, серые — минусовые или межкатушечные.

При последовательном подключении минус первой катушки соединяют с плюсом второй. Два оставшихся вывода идут к усилителю. Общее сопротивление складывается.

При параллельном соединении плюсы обеих катушек объединяют и подключают к плюсу усилителя. Аналогично поступают с отрицательными клеммами. В результате сопротивление двух одинаковых катушек уменьшается вдвое.

Выбор схемы определяется характеристиками усилителя. Например, сабвуфер с катушками 2 + 2 Ом можно подключить последовательно к усилителю, рассчитанному на 4 Ом. Если же моноблок стабильно работает на 1 Ом и обеспечивает необходимую мощность, возможно параллельное соединение.

Для двухкатушечного сабвуфера при обычном подключении к моноблоку задействуют обе катушки. Их не следует оставлять частично неподключёнными или соединять по случайно выбранной схеме.

Какие провода и комплектующие понадобятся

Недостаточно подобрать только усилитель и сабвуфер. От качества монтажа зависит, насколько стабильно будет работать вся система.

Для установки обычно используют несколько типов проводов.

Для акустического соединения в распространённых автомобильных системах часто применяют медные провода сечением примерно 1,5–4 мм². Точное значение подбирают по длине линии и мощности.

С силовыми кабелями ситуация серьёзнее: сечение рассчитывается по токовой нагрузке, а не выбирается исключительно по мощности, написанной на корпусе усилителя.

Не стоит экономить на материале жил. Кабель из омеднённого алюминия и полноценный медный провод одинакового сечения имеют разное электрическое сопротивление. Это нужно учитывать при выборе.

Как правильно подключить пассивный сабвуфер: пошаговая инструкция

Когда схема определена и комплектующие подготовлены, можно переходить к монтажу. Последовательность действий здесь важна: подключение наугад, особенно в цепи питания, — плохая идея.

Шаг 1. Подготовьте автомобиль

Выключите зажигание, отключите аудиосистему и снимите отрицательную клемму аккумулятора, следуя требованиям руководства автомобиля.

Не выполняйте электрические соединения при подключённом питании. Также не рекомендуется использовать для прокладки кабелей места, где проходят топливные магистрали, элементы системы безопасности или высоковольтные цепи гибридных и электрических автомобилей.

Осмотрите предполагаемый маршрут проводки. Кабели не должны пережиматься пластиковыми панелями, тереться об острые металлические кромки и находиться рядом с сильно нагревающимися элементами.

Шаг 2. Разместите усилитель и сабвуфер

Усилитель должен быть закреплён на прочной поверхности с достаточным пространством для охлаждения. Закрывать вентиляционные отверстия ковролином или другими материалами нельзя.

Сабвуфер в корпусе размещают так, чтобы он не перемещался при торможении и манёврах автомобиля. Особенно это важно для тяжёлых корпусов с крупными динамиками.

И ещё один нюанс. Место установки влияет не только на удобство, но и на итоговое звучание. Направление динамика, расположение фазоинвертора и особенности салона способны заметно изменить восприятие баса.

Шаг 3. Проложите питание усилителя

Положительный силовой кабель прокладывают от аккумулятора к клемме +12V усилителя. Предохранитель устанавливают максимально близко к источнику питания; при типичном монтаже часто ориентируются на расстояние до 15–20 см, если производителем автомобиля или оборудования не предусмотрено иное.

Минусовую клемму GND соединяют с подходящей штатной точкой массы либо предусмотренным производителем местом заземления. Контакт должен быть надёжным, с минимальным переходным сопротивлением.

Не используйте случайные болты крепления элементов безопасности. На автомобилях с датчиками контроля аккумулятора и интеллектуальными системами электропитания необходимо соблюдать штатную схему подключения.

Предохранитель подбирают так, чтобы он защищал силовой кабель от перегрузки и короткого замыкания. Установка предохранителя заведомо большего номинала ради того, чтобы он «не перегорал», недопустима.

Шаг 4. Подайте аудиосигнал от магнитолы

Здесь возможны два основных варианта.

Магнитола имеет RCA-выход для сабвуфера. Понадобится межблочный кабель, который соединяет выход SUB OUT с соответствующим входом усилителя. Если выходов несколько, руководствуйтесь схемой конкретных устройств.

В штатной магнитоле нет линейных выходов. В таком случае можно использовать усилитель с подходящим высокоуровневым входом либо преобразователь высокого уровня сигнала в линейный — LOC.

Прямое подключение акустических выходов магнитолы к обычным RCA-входам усилителя недопустимо без соответствующего преобразования.

При интеграции со штатными аудиосистемами иногда требуется дополнительная обработка сигнала, поскольку заводской усилитель может использовать собственные фильтры и коррекцию частот.

Шаг 5. Подключите провод управления REM

Клемма REM отвечает за включение усилителя вместе с головным устройством, если усилитель использует такой способ управления.

При обычной схеме провод подключают к предназначенному для этого выходу Remote магнитолы. Постоянно соединять REM с плюсом аккумулятора без предусмотренного управления не следует: усилитель может оставаться включённым после выключения автомобиля.

Отдельные устройства поддерживают автоматическое включение по наличию сигнала. В таком случае отдельный управляющий провод может не потребоваться.

Шаг 6. Соедините усилитель и сабвуфер

Теперь можно выполнить непосредственно подключение саба к усилителю.

1. Проверьте маркировку звуковых катушек и выходов усилителя.
2. Убедитесь, что выбранная схема обеспечивает допустимое итоговое сопротивление.
3. Подготовьте концы акустического кабеля и установите наконечники, если это предусмотрено конструкцией клемм.
4. Подключите положительные и отрицательные выводы в соответствии со схемой.
5. Надёжно зафиксируйте провода и проверьте отсутствие оголённых участков, способных соприкоснуться друг с другом.

Если сабвуфер находится в корпусе, соединение обычно выполняют через наружную терминальную колодку. При этом внутренняя проводка корпуса тоже должна соответствовать выбранной схеме.

Не соединяйте отрицательный акустический выход усилителя с кузовом автомобиля. Для большинства современных автомобильных усилителей это может привести к повреждению устройства.

Шаг 7. Проверьте систему перед включением

Прежде чем восстанавливать питание, внимательно осмотрите соединения.

Полезно проверить мультиметром отсутствие короткого замыкания в акустической линии. При отключённом усилителе можно измерить сопротивление катушек постоянному току, однако оно обычно несколько ниже их номинального импеданса. Например, показание меньше 4 Ом само по себе не означает неисправность четырёхомного динамика.

После проверки подключите аккумулятор и включите аудиосистему на небольшой громкости.

Если усилитель не переходит в защиту, сабвуфер работает без посторонних призвуков и система ведёт себя стабильно, можно переходить к настройке.

Настройка усилителя после подключения сабвуфера

Правильное соединение проводов — только половина дела. Не менее важно настроить усилитель, чтобы бас был собранным и контролируемым, а динамик не испытывал лишней нагрузки.

Фильтр низких частот LPF

LPF ограничивает верхнюю часть диапазона, поступающего на сабвуфер. Для начала настройки часто выбирают частоту около 80 Гц, а затем корректируют значение под фронтальную акустику и особенности автомобиля.

Слишком высокая частота среза может сделать бас навязчивым и облегчить определение расположения сабвуфера в багажнике. Слишком низкая — создать ощущение провала между басом и остальной акустикой.

Если фильтрация выполняется магнитолой или цифровым процессором, необходимо правильно согласовать её с фильтрами усилителя.

Входная чувствительность Gain

Одна из распространённых ошибок — воспринимать Gain как обычную ручку громкости.

На самом деле этот регулятор согласует чувствительность входа усилителя с уровнем приходящего сигнала. Чрезмерное значение способно привести к искажениям даже тогда, когда регулятор громкости магнитолы ещё не достиг максимума.

Точную настройку выполняют с учётом характеристик оборудования, используя подходящий тестовый сигнал и измерительные приборы, например осциллограф или специализированный индикатор клиппинга.

Просто выкручивать Gain до появления слышимых искажений не рекомендуется.

Фильтр Subsonic и усиление баса

Если сабвуфер установлен в фазоинверторном корпусе, инфранизкочастотный фильтр помогает ограничить опасные для динамика частоты ниже рабочего диапазона оформления. Значение подбирают с учётом частоты настройки корпуса и рекомендаций производителя.

Для закрытого ящика необходимость такого фильтра и его настройки определяются характеристиками системы.

Функцию Bass Boost на начальном этапе лучше оставить выключенной. Дополнительное усиление отдельных низких частот увеличивает риск перегрузки усилителя и динамика.

Фаза сабвуфера

Переключатель Phase, если он предусмотрен, помогает согласовать работу сабвуфера с основной акустикой.

Начните с положения 0°, затем сравните звучание с альтернативным вариантом. Если регулировка плавная, настройку выполняют постепенно, ориентируясь на согласованность баса в зоне прослушивания.

Частые ошибки при подключении пассивного сабвуфера

Нередко проблемы проявляются уже во время первой проверки. Причём внешне всё может выглядеть нормально: индикатор питания горит, музыка играет, но результат явно не тот, которого ожидали.

Есть и менее очевидная ошибка — использование неподходящего корпуса. Можно правильно подключить пассивный сабвуфер, аккуратно настроить усилитель, но так и не получить ожидаемого звучания из-за неправильного объёма ящика или настройки фазоинвертора.

Поэтому при построении системы важно учитывать не только электрические параметры, но и акустическое оформление.

Можно ли подключить два пассивных сабвуфера к одному усилителю

Да, если усилитель рассчитан на суммарную нагрузку и способен обеспечить подходящую мощность.

Два сабвуфера с одной катушкой по 4 Ом можно соединить:

• Параллельно — итоговое сопротивление составит 2 Ом.
• Последовательно — итоговое сопротивление составит 8 Ом.

Но подключать два сабвуфера параллельно к любому усилителю нельзя. Например, для двухканальной модели, допускающей мостовую нагрузку не ниже 4 Ом, параллельное соединение двух четырёхомных динамиков в мостовом режиме будет недопустимым.

Для систем с несколькими двухкатушечными динамиками вариантов соединения ещё больше. Здесь особенно важно заранее рассчитать общую нагрузку, а также проверить распределение мощности между сабвуферами.
