Как подключить автомобильный усилитель

Если вы приняли решение заняться организацией автозвука в собственной машине и имеете минимальные познания в электрике, то установка усилителя не должна вызвать сложностей. Для этого потребуется приобрести установочные провода и разобраться в схемах присоединения основных компонентов акустической системы. В данной статье мы подробно расскажем о том, как правильно подключают мастера автомобильные усилители, учитывая меры безопасности и обеспечивая чистоту качественного звучания.

Если вы задаетесь вопросом – как подключают автомобильные усилители звука, то скорее всего, мощности штатного устройства недостаточно, чтобы использовать мощные компоненты акустики – динамики, сабвуфер. К тому же, штатные магнитолы не оснащаются разъемами для подсоединения сабвуфера. Лучшим вариантом здесь будет подключение автоусилителя, который необходим не столько для громкого, сколько для чистого, качественного звучания, без искажений, треска и шумов.

Прежде, чем рассказать как подключают к магнитоле автомобильные усилители, необходимо разобраться в их видах:

• - класс А – устаревшие изделия, которыми сегодня мало кто пользуется из-за высокого нагрева, низкого КПД и сильных искажениях на высоких сигналах;
• - класс В – достаточно хорошие устройства, но искажают звук на малом сигнальном уровне;
• - класс АВ – довольно популярные в использовании усилители, которые обеспечивают качественное звучание, хотя и имеют невысокий КПД;
• - класс Д – так называемые преобразователи, характеризующиеся поддержанием высокого качества звучания, минимальными потерями мощности, неспособностью нагреваться и высоким КПД;
• - класс АВ+Д – устройства, соответствующие классу АВ, но оснащенные сабвуферным каналом, позволяя подключаться как к низкочастотному динамику, так и к акустике с широким частотным диапазоном.

Правила установки

Теперь перейдем к правилам, освещающим как самостоятельно подключают усилители к магнитоле в машине. Они заключаются в обеспечении:

• - доступа воздуха для охлаждения;
• - надежности фиксации крепежных элементов;
• - целостности кабеля питания;

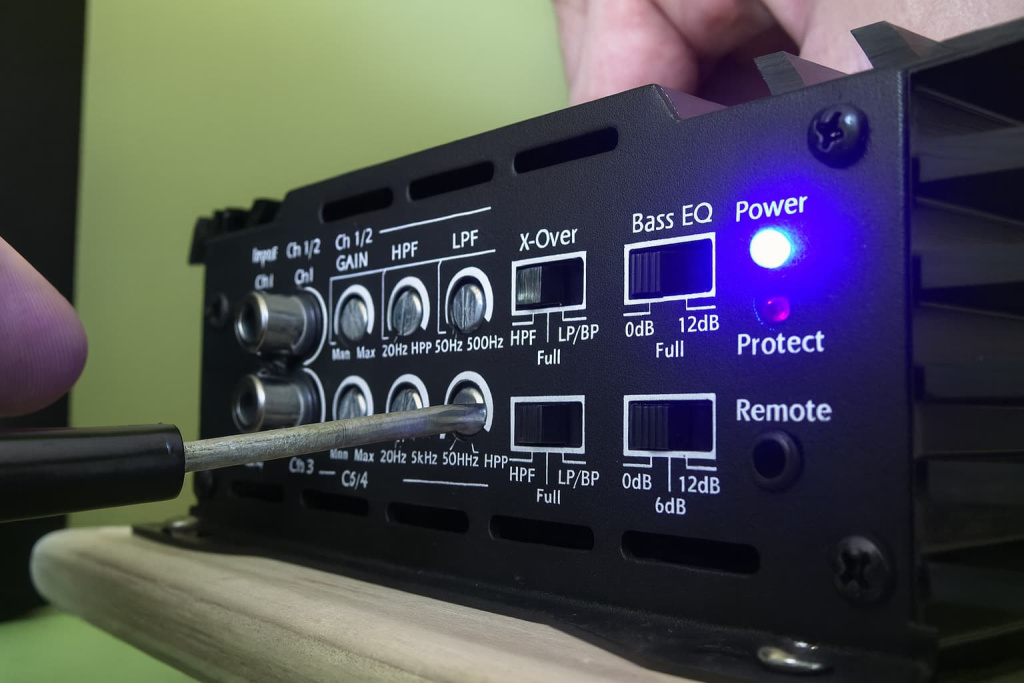

• - свободного доступа к регулирующим настройкам устройства.

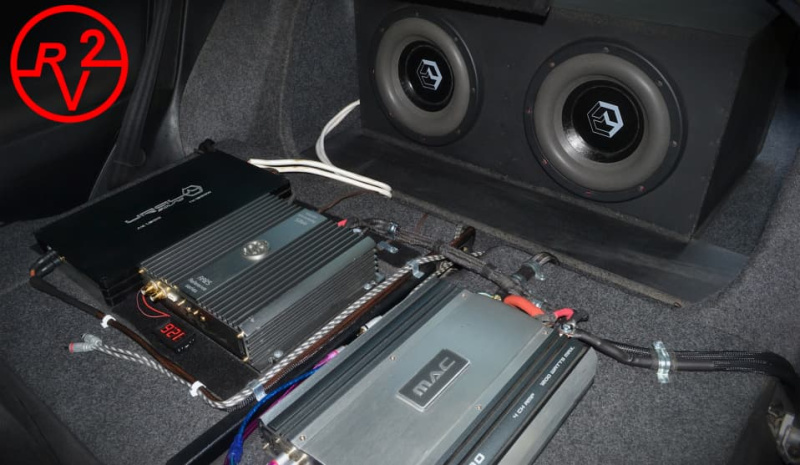

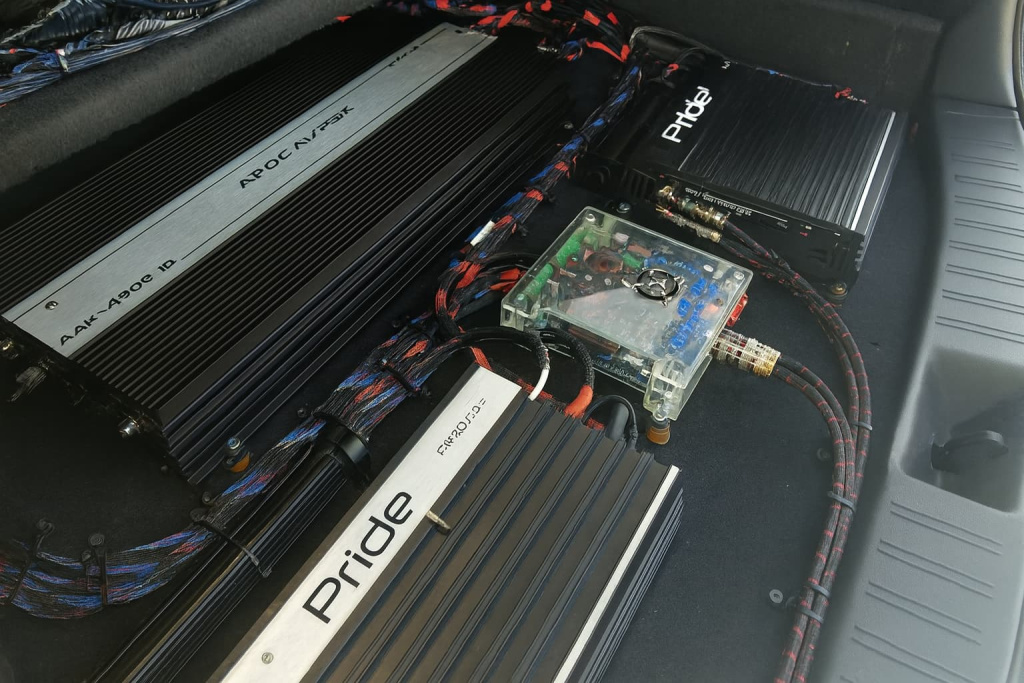

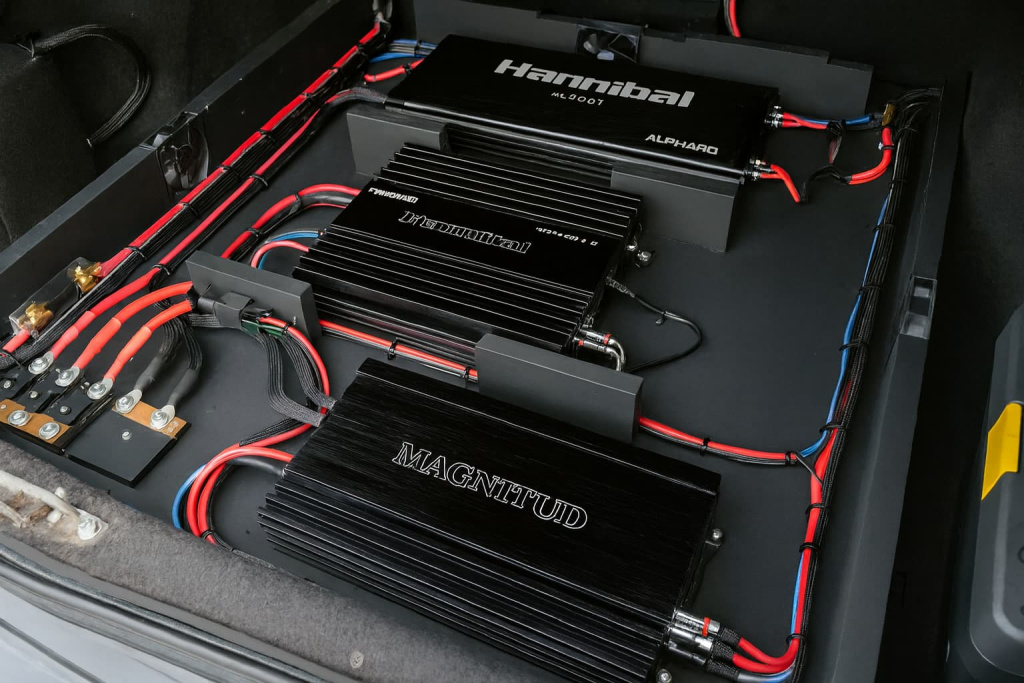

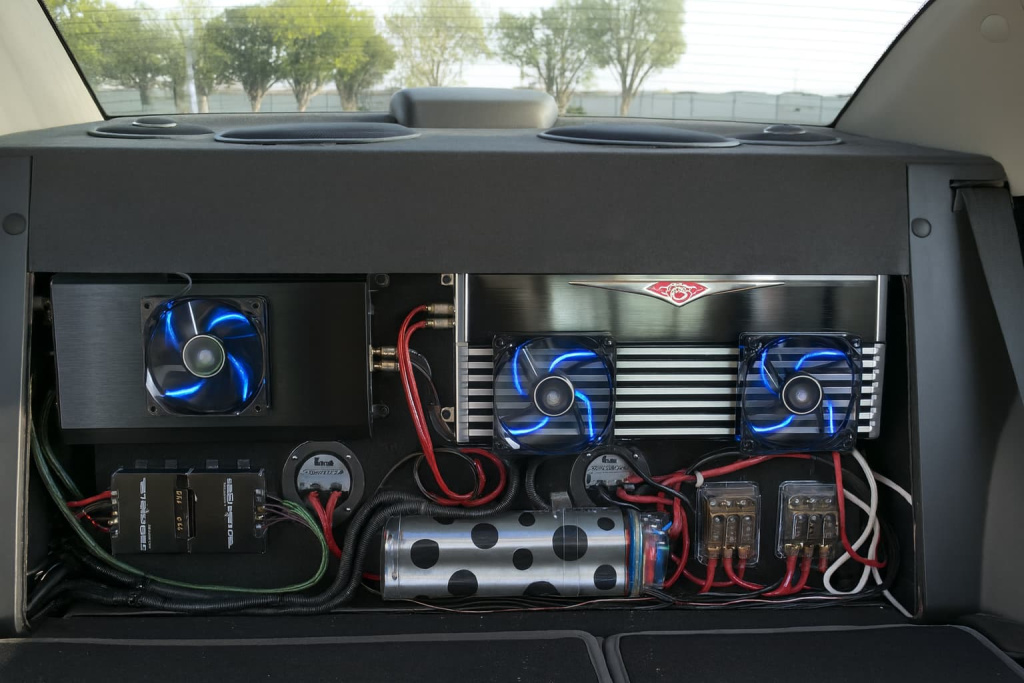

Чтобы усилитель не касался кузова применяются специальные деревянные или пластиковые подставки. Но для устройства класса В, с минимально низким нагревом, подобрать подходящее место гораздо легче. Его можно зафиксировать даже в бардачке. Однако усилителям АВ класса нужна хорошая циркуляция воздуха, поэтому их устанавливают в багажнике или под задней панелью.

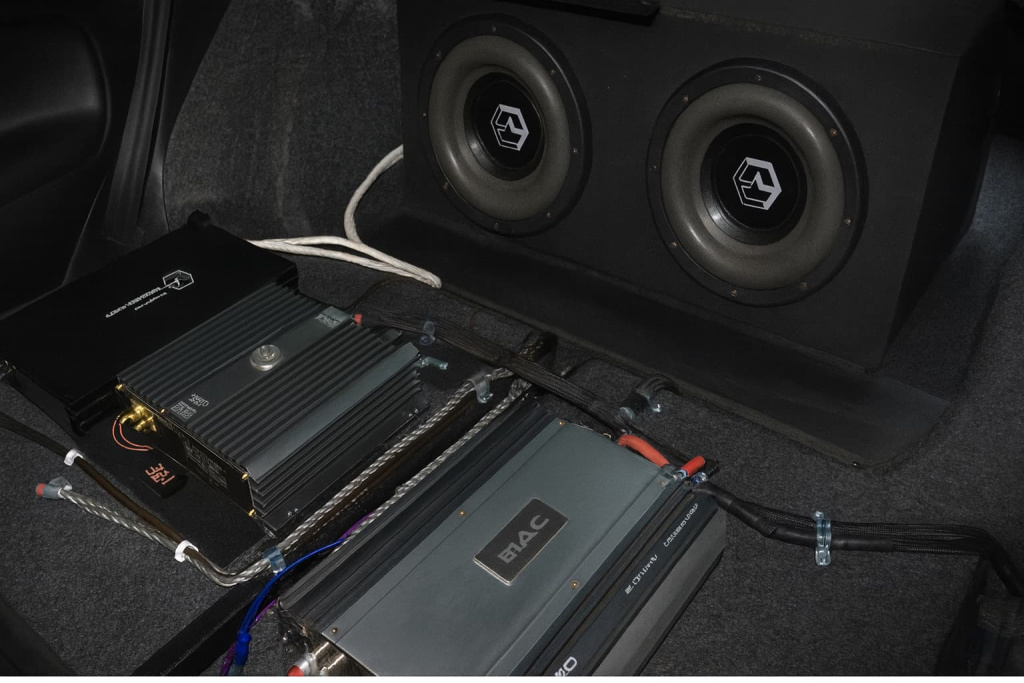

Большинство автовладельцев, как правило, используют сабвуферы активного типа, представляющий собой корпус с низкочастотным динамиком и встроенным сигнальным усилителем. Чтобы ответить на вопрос – как подключают сабвуферы и магнитолы к усилителям, нужно отметить такую важную деталь, как совместимость силового кабеля и автоусилителя с бортовой электросистемой. Для этого потребуется комплект проводов. Правда с некоторыми автоусилителями они идут в комплекте, но так бывает не всегда. Поэтому перед работой необходимо приготовить:

• - силовые кабели питания;
• - «колокольчики»;
• - автоусилитель;
• - предохранитель;
• - конденсатор;
• - изолента;
• - нож;
• - инструмент для сверления, если потребуется сделать отверстия.

Если приобрести полный комплект проводов и само устройство с учетом энергосистемы машины, то вопросов на тему, как подключают автомобильные усилители для обеспечения качественного звука к компонентам акустической системы, не возникнет.

Подключаем автоусилитель к магнитоле

Теперь перейдем непосредственно к теме о том, как подключать усилитель к любой магнитоле в машине. Стандартная схема предполагает запитывание устройства усиления сигнала непосредственно от аккумулятора, но с использованием предохранителя. Подбирается он при расчете токе или идет в комплекте. Порядок действий такой:

• - красный, питающий провод протягивается от АКБ до места установки усилителя;
• - как можно ближе к аккумулятору крепится предохранитель;
• - минусовой провод прикручивается к кузову, например, в багажнике;
• - синий, управляющий провод протягивается от автомагнитолы, на расстоянии как можно дальше от остальных каналов;
• - акустический провод подключается к динамикам и протягивается к усилителю;
• - подсоединяется провод питания к положительной клемме, «колокольчики», минусовые провода.

Остается лишь проверить работоспособность акустической системы и выполнить все настройки.

Подключение сабвуфера

Теперь разберемся, как подключить сабвуфер к автомобильному усилителю. Для этого нужно придерживаться следующего алгоритма действий:

• -протянуть красный провод от усилителя под капотом – хорошо, если в автомобиле уже присутствуют специальные отверстия со вставками, если их нет, то нужно аккуратно, следя за тем, чтобы не повредить линии питания;
• - выполнить изоляцию провода для его защиты от повреждений;
• -отсоединить кабель питания от АКБ, подсоединив канал от усилителя, без подключения;
• - вставить предохранитель и подсоединить кабель питания рядом с аккумулятором;
• - к усилителю присоединить провод заземления черного цвета;
• - подвести его к участку из металла, который должен быть не окрашенным (некоторые автовладельцы заземляют на болт от сидения, который откручивают для фиксации заземляющего канала и прикручивают);
• - подключить провода к композитным разъемами;

Задаваясь вопросом – как подключить саб к автомобильному усилителю? Учтите, что алгоритм действий будет различаться для оригинальных и неоригинальных магнитол. Однако основные правила подсоединения компонентов акустической системы остается фактически одинаковым для самых разных магнитол.

Особенности подключения

Необходимо понять – как вы будете подключать автомобильный усилитель звука, то есть, где именно он будет располагаться. Например, будет удобно, если он будет располагаться под сидением. Но самостоятельно правильно установить устройство будет достаточно сложно. Хотя и это можно сделать самостоятельно, узнав информацию в интернете.

Ключевые особенности:

• - непосредственно к аккумулятору присоединяется силовой кабель при использовании предохранительной колбы;
• - минусовой кабель подбирается с учетом сечения плюсового;
• - для присоединения к магнитоле используются имеющиеся разъемы на корпусе;
• - провода от магнитолы должны быть удалены от силового провода на максимальное расстояние, что позволит избежать помех и искажений (силовой можно проложить на одной стороне машины, а провода на другой;
• - провода от акустических компонентов, ведущие к усилителю, также должны располагаться как можно дальше от главного кабеля;
• - в местах соединений проводов важно обеспечить надежный и плотный контакт;
• - проводка должна быть медной, приобретенной в специализированном магазине, для обеспечения полной безопасности во время эксплуатации акустики;
• - сечение силового кабеля лучше выбирать с запасом;
• - предохранитель должен быть подобран правильно;
• - перед присоединением контакты зачищаются, крепко зажимаются;
• - использование дополнительной изоляции позволит защитить кабель от повреждений;
• - все электротехнические работы в автомобиле проводятся только при обесточенной системе – плюсовую клемму на аккумуляторе нужно откинуть, чтобы обесточить авто;
• - при протяжке проводов используются пластиковые стяжки и укладываются таким образом, чтобы исключить риск попадания под движущиеся предметы машины.

Задаваясь вопросом – как подключают питание нового автомобильного усилителя, не забывайте учитывать технические и эксплуатационные характеристики акустических устройств. Они обозначаются в руководстве пользователя. В целом, особых сложностей в этом процессе нет, но повозиться с демонтажом/монтажом салонной обшивки, установкой и присоединением электрических кабелей, все же придется. В холодное время выполнять работу лучше в теплом гараже, что исключит случайное повреждение проводов, которые под воздействием низких температур становятся хрупкими.
